PIR förisolerade kanalpaneler

Detaljer

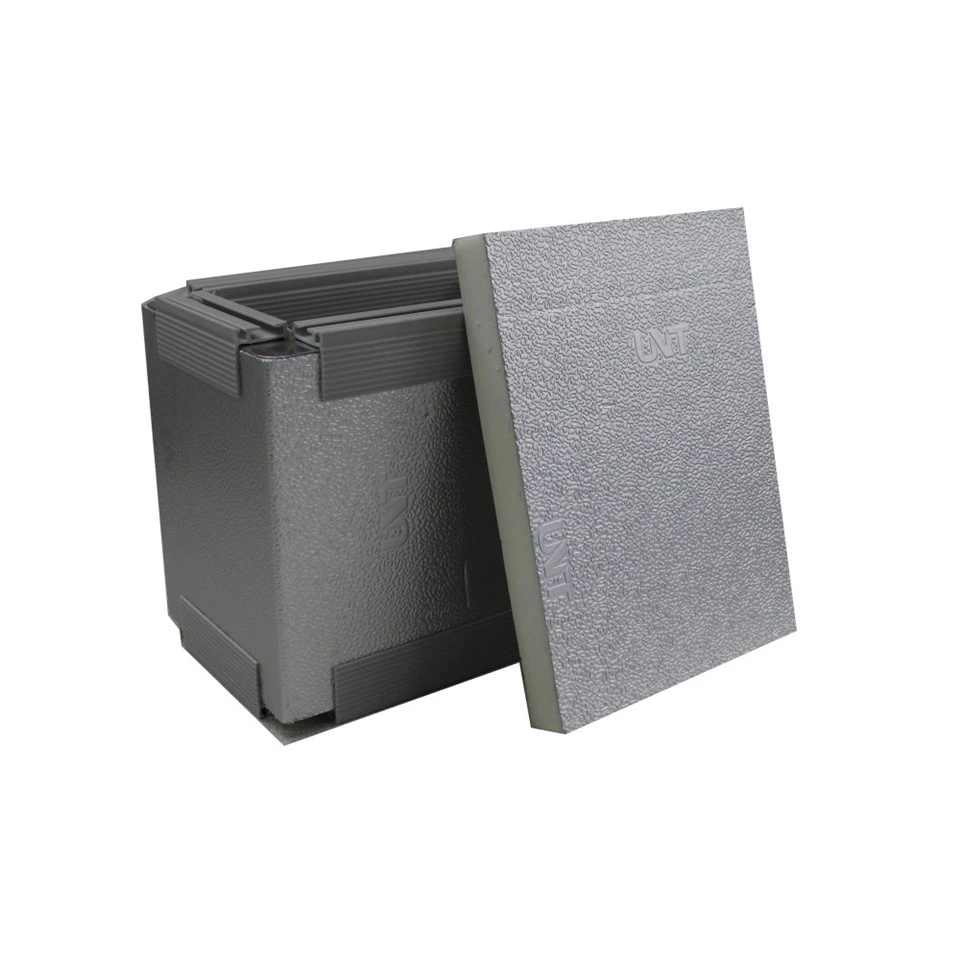

UNT Duct-paneler är hög-kompositisoleringsmaterial, tillverkade med en styv kärna av PU-skum med sluten-cell och dubbel-beklädnad av aluminiumfolie.
Denna avancerade kanalskumstruktur erbjuder exceptionell värmeisolering, lufttäthet och lättviktshållfasthet, som ofta används i konstruktion av HVAC-kanaler.

Produktklassificering

UNTDuct PIR-system

Share to

Skicka förfrågan

I. Fördelar med PIR förisolerade kanalpaneler

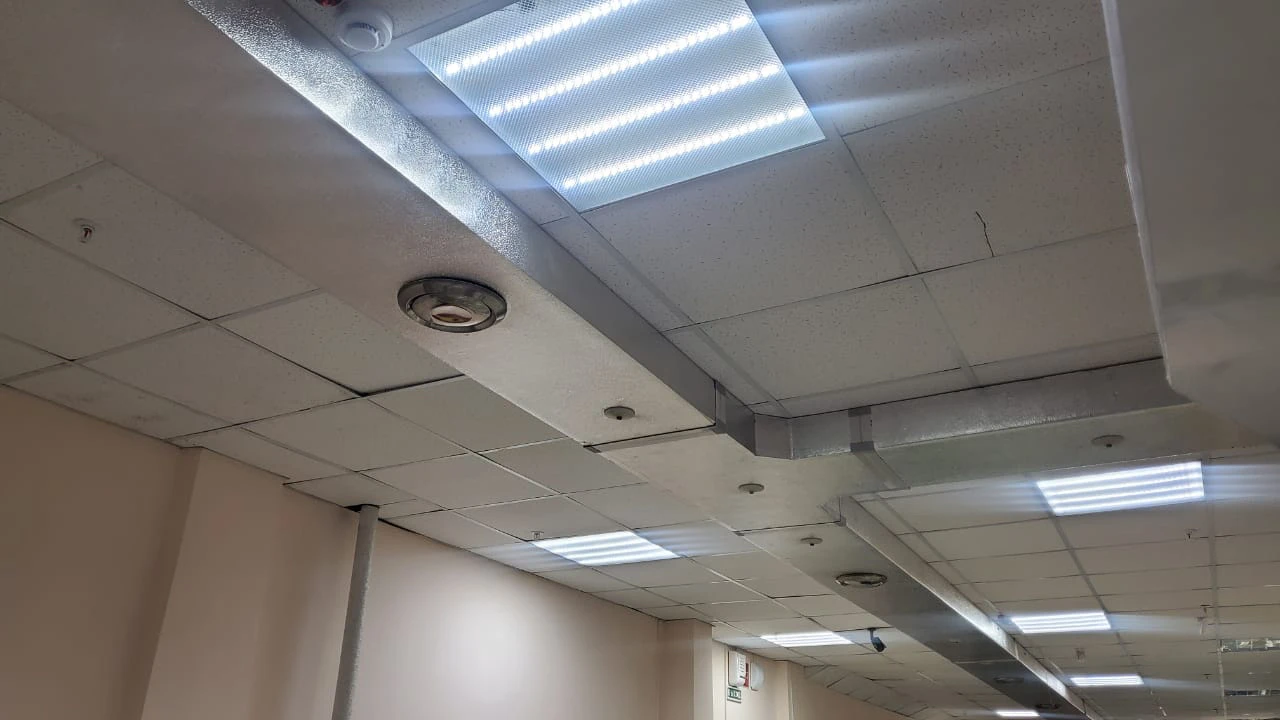

WF International Mall har en stålkärna-. Under VVS-kanalkonstruktionen krävde kanalsystemet installation under och genom stålbalkar. PIR-skumkanaler visade sig vara idealiska på grund av dess materialegenskaper:

1. Släta, plana ytor underlättar enkel gängning genom trånga prefabricerade balkutrymmen.
2. Lättviktskonstruktion är lämplig för installation i stål-byggnader.
3. Snabb produktion och installation minskar projekttiden avsevärt.
4. Överlägsen mekanisk styrka och prestanda tack vare specialiserade tillverknings- och flänsanslutningsmetoder.
5. Extremt lågt luftläckage och värmeledningsförmåga.
6. Hygienisk, lätt att rengöra och tillverkad av miljövänliga-material fria från formaldehyd.

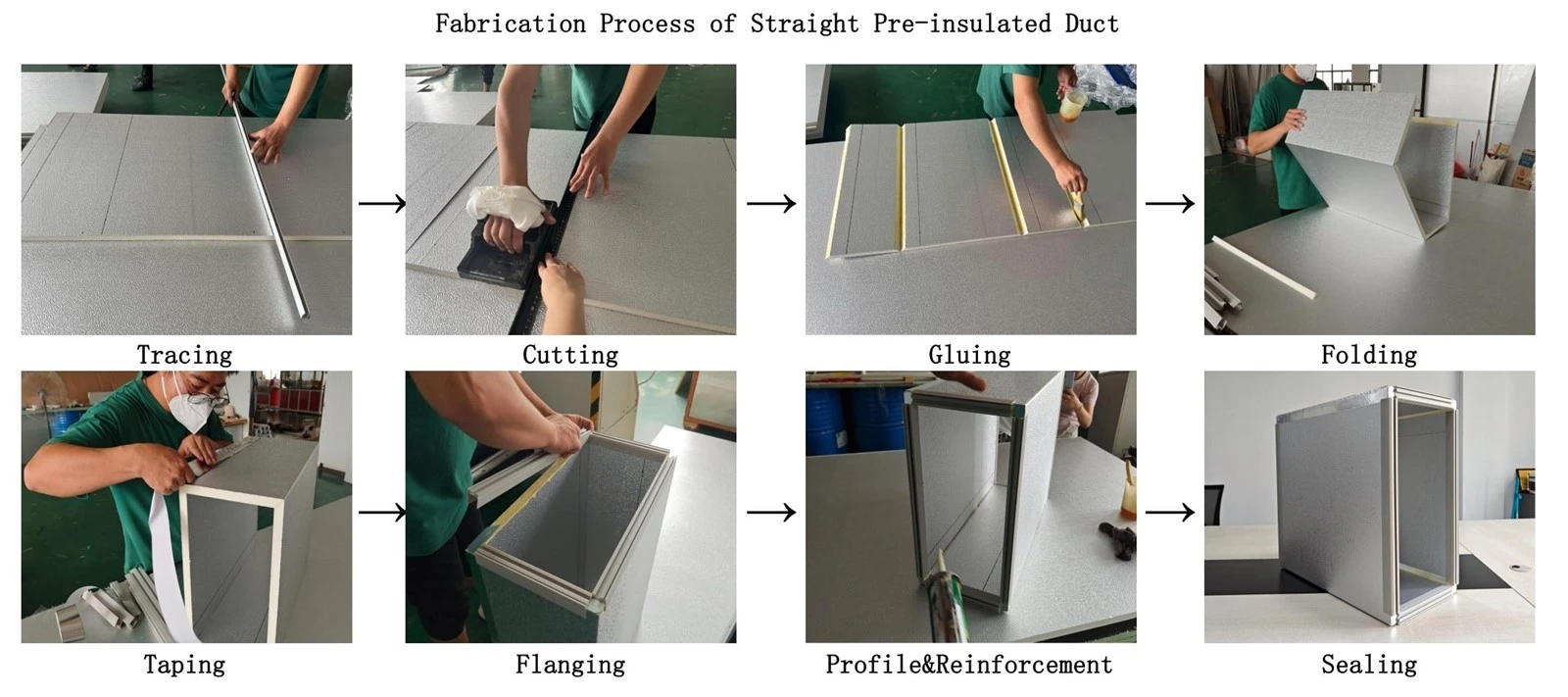

II. UNT PIR förisolerade kanalpaneler Installationssteg

1. Kanal-till-kanalanslutningar: Använd speciella flänsinsatser. Efter att ha satt in H--formade kopplingar, täta alla fyra hörnöppningar med silikontätningsmedel och montera täckvinkeln.
2. Kanal-till-ventil/utrustningsanslutningar: Använd hög-hållfasta H-profilanslutningar gjorda av PVC eller aluminiumlegering. Applicera flexibla tätningspackningar och rikta in anslutningarna tätt utan förvrängning. Bultavståndet bör inte överstiga 100 mm; alla fyra hörnen måste skruvas fast.
3. Kanal-till-diffusoranslutningar: Använd självhäftande-monterade H-kontakter eller självgängande-skruvar för att fästa fogar av F- eller h-typ.
4. Avgreningskanalanslutningar: På stora sidogrenar, öppna ett snitt på huvudkanalen och bind grenen direkt eller använd en UPVC-koppling. Täta fogar invändigt med silikon och utvändigt med aluminiumtejp. Se till att skärkanterna är böjda eller lutande för att minska luftflödesmotståndet.
5. Tätning för system med medium/högt-tryck: Använd ytterligare packningar eller andra tätningstekniker mellan flänsar.
